Los Pixeles y la Cerveza, una explicación didáctica

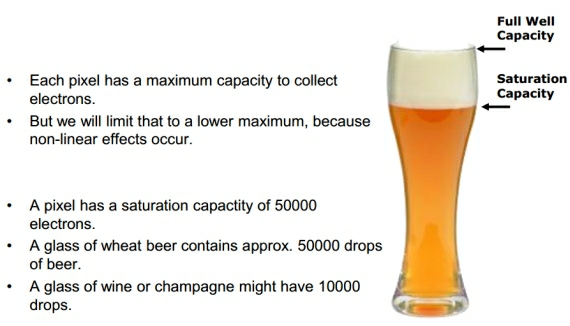

El Dr. Joachim Linkemann ha preparado una original explicación respecto a la forma de recolección de luz (data) de los pixeles que conforman un sensor cualquiera, comparándolo con un vaso de cerveza. Dice que la capacidad de saturación de cada pixel es de 50,000 electrones, un vaso de cerveza de trigo contienen 50,000 gotas, mientras que un vaso de  vino o champaña puede contener hasta 10,000 gotas.


Que el ruido es la raíz cuadrada del número de electrones, 224 para este caso en particular.


Aunque la luz no golpee el sensor, algo de ruido permanece en la llamada zona oscura.


La detección límite es cuando el ruido oscuro iguala a la señal, los sensores CCD tienen un límite de entre 8 y 25 electrones, mientras que los CMOS entre 14 y 110 electrones.


El rango dinámico se calcula al dividir la capacidad de saturación entre el ruido oscuro, 50,000/25 = 200.


El ruido es mejor controlado hacia abajo en el CCD y hacia arriba en el CMOS.

Hasta aquí la cerveza, la explicación técnica continua en un PDF de casi 40 páginas.

Casi al final indica que el tamaño de sensor razonable es de 5µm (monocromo) y 2.5µm (color), bajo esta premisa ninguna compacta por más avanzada que sea, puede ser considerada aceptable, salvo la Canon G1X.

Automate 2011 vía FotoChismes]
